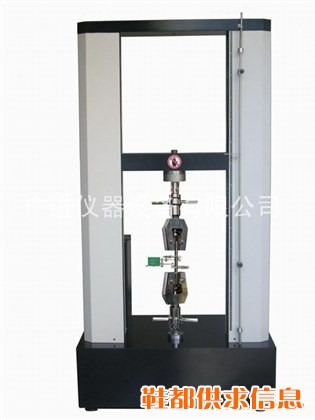

一.产品型号Tensile Strength Tester
GJ-1166B-APC电脑伺服驱动系统
GJ-1166B-B电脑变频驱动系统
GJ-1166B-C电脑步进驱动系统
GJ-1166B-D电脑直流驱动系统
二.功能及结构
用 途
1． 金属薄板、丝材、纤维的拉伸试验
2． 塑料、橡胶、复合材料的拉伸、压缩、弯曲试验
3． 电子部件的拉脱、剥离、焊接强度试验
4． 电路板的弯曲强度试验
5． 印刷电路板的剥离试验
6． 弹簧试验
万能材料力学试验机测试软件界面豪华功能超强价格便宜性价比极高，广进本套软件可作拉、压、弯、折、剪、剥离等等测试适用与金属、非金属、各类特殊材料及成品的测试几乎把所有的测试项目都已经涵盖在此版软件内，模糊控制的运用使得本套控制系统调试极为简单且测试软件简单易学 。
動力:日本松下交流伺服控制系統
传动部件：采用德國進口無間隙精密滾珠螺桿以及時規同步皮帶
导向光轴：采用高硬度钢经加硬化处理,表面光亮,耐磨,永不生锈,不变形等特点
机身采用高质钢及高级烤漆特别处理,美观耐用不变色,不脱色,
夹具结构:广进采用专用配套设计的万能快速连接夹具接头,安装夹具快捷,方便,准确.实用等特点.以提高测试效率
减速机：台湾利茗减速机
传感器：美国Interface
三.规格参数
载荷容量：2 N、50 N、100 N、500 N、1KN、5KN、10KN.20KN.30KN.50KN.100KN等
载荷精度：显示值的±0.5%、±1%两种可选择
试验速度：0.05～510mm/min
機臺行程：1500mm(含夾具)
測試寬度： 左右500 前后无穷大
機臺重量：約450kg
力量單位:kgf,KN, N, lbf,ozf等
材料夾具:1付(根據材料待定)
四.置具选配
1)大变形一般用于变形及弹性较大的材料,需要安装双点标点延伸置具
2)小变形金属材料一般采用GJSCDY-1型双侧电子引伸计或应变规
在性能上有了以下几个特点：
1.测量准确——不受偏心拉伸影响，避免了常用电子引伸计在试验系统具有0.1mm偏心时就可能出现±8%的误差的缺点（参见《理化检验—物理分册》2006年第7期P351“双侧和单侧电子引伸计的比较”）
[注：此前，国内、外采用的单侧电子引伸计是测量拉伸试样表面的一条母线的伸长。由于试样一般处在不可避免的偏心拉伸情况下工作，表面一条母线的伸长包含了偏心拉伸的弯曲变形产生的伸长或缩短，因此单侧电子引伸计不能避免偏心拉伸的影响，其测量结果极不稳定和产生比较大的误差。双侧电子引伸计只用两块刀片就能测量拉伸试样对称双侧的变形的平均值，它能避免偏心拉伸的影响，保证了测量稳定性和大大地减少了测量误差。]
2.功能多样——双侧电子引伸计可以在四种标距(25mm,30mm,50mm,100mm)的情况下用于拉伸试验，同时还可在这四种标距情况下由用户装配成单侧电子引伸计使用，即是双侧电子引伸计兼有常用电子引伸计（单侧电子引伸计）的全部功能。
特别是可提供标距为80mm、75mm及25—125mm之间的非常用标距的“双侧电子引伸计”。
3.使用方便——既可用弹簧拉钩夹具装卡，又可用橡皮筋装卡。
双侧电子引伸计的测量原理
下图是双侧电子引伸计结构简图。从图中可看出，双侧电子引伸计感受试样变形的刀刃是与试样对称两侧的a点及d点接触，即是在测量试样标距L内部的ad两点联线的伸长，当试样标距L发生纯粹拉伸伸长ΔL 时(假设无偏心拉伸影响)，ad的伸长与ΔL有恒定的函数关系(这个关系可在引伸计与材料试验机作联机“校准”时自动建立)。在实际的拉伸试验中，通常与纯粹拉伸变形同时发生的偏心拉伸产生的纯弯曲变形在ad线段中的ao部分产生伸长(或缩短)变形，而od部分产生缩短(或伸长)变形，由于对称性，这两部分变形的数值相等和符号相反，它们的代数和为零，即是纯弯曲变形不会使ad线段的长度发生变化，这就是双侧电子引伸计能避免偏心拉伸中的弯曲影响而测到纯粹拉伸变形的原理。
五.软体详细功能参数介绍：
Windows-XP操作系统下的豪华界面测试软件 定速度、定位移、定荷重、定荷重速率、定应力速率、定应力、定应变速率、定应变、应力速率→应变速率加之多种阶段转换控制菜单可自由组合成无穷多种多阶控制模式：位移＞＝、位移＜＝、荷重＞＝、荷重＜＝、屈服点、断点比例、应力＞＝、应力＜＝、应变＞＝、应变＜＝、循环及嵌套循环控制等。
本公司万能材料试验机测试软件名称提供厂家自由修改。
多种语言随机切换：简体中文、繁体中文、英文。
十几种豪华测试程序界面。
可设定10个用户权限及密码管理,用于区别不同使用者登陆测试软件后能使用的功能。
力量（Tone、Kg、g、Kn、N、Lb）位移(mm、cm、inch)单位可随机切换,应力、应变虚拟表盘：动态显示应力，应变的变化增率.
数据归零功能：可单独分别对力量、位移、变形归零，亦可对力量、位移、变形同时归零。
测试过程中可随机切换显示各类曲线：荷重-位移、荷重-时间、位移-时间、应力-应变、荷重-两点延伸。
测试标准编辑器模块化设计一次输入永久调用:提供使用者自由设定所需应用的测试标准，测试标准的架构是完全开发的没有行业使用上的限制，范围涵盖金属，非金属，特殊材料及成品的GB、ASTM、DIN、JIS、BS…等测试标准。
试品资料编辑器模块化设计一次输入永久调用:提供使用者自由设定所需应用试品数据
公式编辑器模块化设计一次输入永久调用：供使用者可自由添加、修改、删除各类测试所需的公式以满足不同测试的计算要求。
专业级的报表编辑器:简单灵活由如WORD通俗简便的报表编辑器可让客户简单方便的编辑与打印各类自己喜好的报表，程式内建双报表编辑器完全开放使用者自由编辑各类报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）。
软件具备力值双校正系统：自动标定，零点、倍率软件调整非常方便,简洁的全程一档与精密全程七档力量线性双校正系统多路力传感器的使用下：自动辨认自动导入校正数据.
软件具备超载保护功能：超载保护荷重值提供客户自由设定。
图形3D变换、多笔测试结果比较图形查看、自由变换坐标显示、自由缩放各类测试曲线可对测试结果进行重新分析、重新计算、滞后环法及逐步逼近法求取非比例延伸强度、荷重取点、位移取点设定、剥离区间设定等等。
测试结束可自动存档、手动存档，测试完毕自动求算最大力量、、上、下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间最大值、最小值、平均值等等。
强大的测试结果数据分析功能：除了可对一般单阶控制所得的测试曲线进行各种参数的抓取及求算外，还可对特殊测试的多阶控制的曲线进行各阶参数的抓取及求算且是可自由设定计算的。
测试结果可以EXCEL、等格式的数据形式输出
可对测试结果进行统一批号下的数据分析，报表打印，还可自由选择、组合不同批号下测试的结果进行数据分析，报表打印历史测试结果的查询功能：可分别依据测试日期，测试咨讯，测试结果进行查询，亦可使用三者的逻辑组合进行历史测试结果的查询统计功能
软件具有历史测试数据演示功能：A.增加误删除测试结果的再现性B.方便业务人员外出向客户演示软件超强功能无需机台支持具模拟测试功能。
软件具备密码锁定功能：可用来区分不同使用者的权限。
.荷重元模拟讯号输入(单通道可自动识别不同容量之荷重元自动导入校正数据)
1. 可接受荷重元灵敏度（Sensitivity）范围：1~4mV/V。
2. 发电压：稳定10V 激发电压。
3. 采高精度24 bits A/D，取样频率可达200Hz。
4. 可使用无限数量的荷重元。
5. 放大倍率：× 1，× 2，× 5，× 10，× 20，× 50，× 100七段，自动换档。
6.放大倍率切换时间：0.1sec。
7. 分辨率（分辨率）：每一段放大倍率分辨率达1/200,000。
8. 全程保证感度（分辨率）：1/200,000（20万码）（1/200,000的验证方法：比如200kg的荷重元放1g就要有反应）。
9. 全程最大分辨率可达：1/1000,000。
10.放大器线性度：0.1%。
11. 荷重元通道分辨率可自由设定：1/1,000～1/200,000 。（真实稳定分辨率）
亦可内外不分档，试验力分辨率优与1/100,000，且全程分辨率不变。
配合试验机及力传感器→试验力测量范围可达0.2%～100%F.S 测量精度达±0.5%。
B.金属用两点延伸计模拟讯号输入（选配功能）
1.可接受两点延伸计灵敏度（Sensitivity）范围：2~3mV/V。
2.激发电压：稳定10V 激发电压。
3.采高精度24 bits A/D，取样频率可达200Hz。
4.可使用无限数量的两点延伸计(选配)。
5.全程保证分辨率（分辨率）：1/10,000。
配合试验机及金属用两点延伸计→试验变形测量范围可达：1%～100%F.S 测量
精度可达：±0.5%
C.全程位移（编码器）数字讯号输入
1.通道数：1组 全程位移编码器。
2.精度：4倍频。
3.计数器：16 bits。
4. 最高接收频率：1 MHz。
5. 种编码器数字讯号输入可选其一：①NPN Volt（标配）②Line Drive ③Open Collector
配合试验机及编码器→试验机全程位移测量分辨率可达：0.0001mm 全程位示
值精度可达：±0.3%
D. 大变形两点延伸计（编码器）数字讯号输入
1. 通道数：2组可接2个编码器。
2 . 精度：4倍频。
3. 计数器：16 bits。
4. 最高接收频率：1 MHz。
5. 3种编码器数字讯号输入可选其一：①NPN Volt（标配）②Line Drive ③Open Collector
配合试验机及大变形用编码器→试验机大变形测量分辨率可达：0.0001mm 测量
范围：0～1000mm 示值精度可达：±0.5%
E.Pulse Command控制功能说明
1.采光耦合接点，可隔离电磁干扰。
2.伺服马达控制：采用Pulse Command控制。
3.控制频率范围：0.1Hz~100,000Hz，对应全程速率为0.001~ 1000 mm/min。
4. Pulse Command使用种类：连续输出（定速度模式及定荷重速率模式）及Pulse数目输出（定位移模式及定荷重模式）。
5.控制频率切换时间：0.01sec。
F.电压或电流控制功能（选配功能）
1.输出范围：0~10V、±10V、±30mv。
2.适用机种：伺服马达 控制、AC变频马达丝杆式机台控制，AC变频马达式油压机台控制、DC马达 控制、伺服阀油压式机台控制、比例阀油压式机台控制、。
G.数字输出入接点(DI/O)
1.采用Open Collector方式。
2.接点采用光耦合接点方式避免干扰。
3.数字输入信道：上限位、下限位。
4.数字输出信道：电源开、伺服开。
H．外接有线或遥控控制盒
1．外接手动控制盒功能：快速上升、快速下降、寸动上升、寸动下降、停止、
回归、测试、全部归零。
I.主机板功能说明：
1.数据传输接口：RS232。
2.传输速率：200笔数据/sec。
3. 通讯速率：115,200 bps。
4.主机板内建32 KByte Flash内存可储存控制参数等相关数据。
5.供给电压：12 VDC。
