HY-E608减震硅胶鞋垫材料 高回弹抗缓冲硅胶

红叶HY-E08鞋垫硅胶由AB双组份液体硅胶组成，属于高分子有机硅材料，硫化前呈现流动性液体状，分装与A胶与B胶，当，A胶与B胶按照重量比混合搅拌均与后，材料开始交联反应，在此过程中，不发热、不膨胀、无其他物质产生，属于新型的环保材料；硫化后成为柔软有弹性的RTV-2硅胶产品，具有较好的抗撕裂、抗撕拉、伸长延展率性能，属性性能优越于工业型硅胶，被广泛应用于如精密仪器原型铸造、珠宝首饰原型铸造、高精密仪器行业、金属工艺品、医疗模型、人体原型复制、娃娃硅胶、食品模具、减震鞋垫、环保级材料行业等等。

 高回弹抗缓冲硅胶性能特点：

1通过FDA食品级认证，安全环保无毒无味，上下游产业均属环保型企业；

2更高的抗撕裂强度、伸长率，硅胶鞋垫长时间使用不变形；

3流动性液体状态，不受鞋垫模型厚度及复杂度限制，可深度固化，轻易成型；

4流动性好，易灌注、易刷模，即可室温固化也可加温固化，操作简单，适合不同的操作工艺；

5具有优良的耐高低温性，温度可以达到-50℃——250℃度，不受环境地域影响；

6收缩率很低小于0.1%，可1：1复制产品。

HY-E608减震硅胶鞋垫材料参数（25℃）：

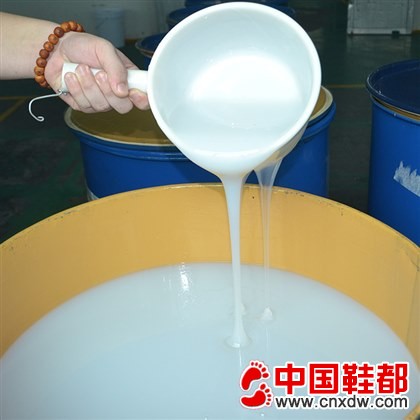

状态：半透明 透明流动性液体

硬度 (A°)：8

伸长率(%)：470

粘度 (CS)：10000

固化时间( hours )：4-8h

比重( g/cm 3 )：1.07

操作时间( mins )：20-40min

线收缩率(%)：≤0.1%

混合比例(%)：1:1

密度g/立方cm：1.08

抗拉伸强度(MPa )：5.4（2.05mm厚)

抗撕裂强度 (KN/m )：27（2.15mm厚）

耐高温：-50℃-180℃

以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。

 高回弹抗缓冲硅胶操作方法：

a、将AB双组份胶料按1：1比例，称重混合充分搅拌均匀，越均匀，硅胶AB组分反应越充分，成型后性能越好；

b、将混合好的AB胶料放入真空机，做排泡处理；如没有真空机，采用静置排泡方式处理，但是效果没有真空排泡好；

c、沿着模具边缘缓慢倒入胶料（避免产生气泡，让液体硅胶可以充分灌入模具中的每个角落）；

d、使用前，可取少量进行实验（A10克、B10克），以掌握其操作技巧，避免浪费。

 高回弹抗缓冲硅胶注意事项：

a、使用过程中可以根据条件及需要，是否做抽真空处理；将AB混合液体，放置于真空机中，在0.08MPa下脱泡2~5分钟，时间不宜过长，不能超过10分钟，以免影响硅胶的固化，抽完真空后即可灌注使用。

b、混合搅拌均匀之后，需在操作时间内使用完混合后的硅胶，以免造成浪费（操作时间是指在25℃条件下，100g混合后的胶液的粘稠度增加一倍的时间，并非可操作时间之后, 胶液不能使用）；

c、 有少许人会因长时间接触硅胶原液，而产生皮肤现象，伴有轻微痒痛，建议此类人群，作业时佩戴防护设备比如手套等，如不小心粘在皮肤上，可用酒精清洗干净即可。

付款方式： 现金 银行转账 代收货款 支付宝

包装： 5KG,20KG，200/KG

质量/安全认证： RoHS, MSDS, SGS

海关编码： 3910

样品： 免费

交期： 两天

售后服务：

我司承若，如因硅胶质量问题，三个月内无条件退换货；可以免费提供教学视频，在使用硅胶过程中，如有任何技术问题，都可以与我们随时联系，免费提供技术支持，新产品的研发。

HY-E608减震硅胶鞋垫材料 高回弹抗缓冲硅胶
