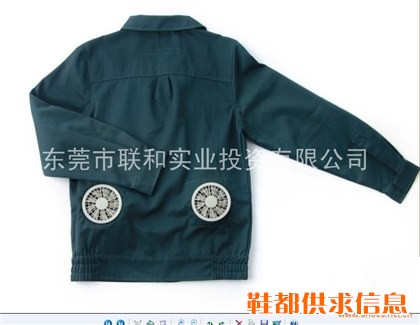

赛马降温服

使用时间参考：

测试负载（两个空调服风扇）阻值4.5Ω

测试电池7.4V4400mAh

档使用时间8:45小时

档使用时间12:10小时

档使用时间23:18小时

档使用时间59:52小时

1．    功能使用图

电池控制面板图

nnecttype="rect" gradientshapeok="t" o:extrusionok="f">
定义如下：

数码管LED：显示放电档位/电量；

：按键，开机/调高输出档位；

：按键，关机/调低输出档位；

接口：连接电机负载/充电器.

2.使用说明

）开机和指示

按下ON/UP键，显示电量,长按时间到1.5秒，开启输出，默认当前输出档位为“4.”档，直流稳压输出7.2V ,开机完成。

）关机

持续按下OFF/DOWN键1.5秒钟，关机成功,数码管熄灭。

电池断开负载，5秒后电池自动关机。

电池电量低于保护电压时，2秒自动关机。

）放电时，输出档位指示和调节

电池放电时，数码管指示定义：调节输出时显示输出档位（小数点闪烁）；档位调整完  4秒钟后，指示当前电池的电量.

输出档位分为4档，用字符“4.”“3.”“2.”“1.”分别表示，“4”为最高档，“1”为最低档,调节输出档位时，小数点一直闪烁，不操作按键4秒钟后，自动显示电量“9”~“0”,“9”为高电量，“0”为低电量。

． 按下ON/UP，OFF/DOWN中的任意键，数码管指示当前的输出档位（小数点闪烁），持续时间4秒钟，4秒钟无键按下，转到指示电量(小数点不闪烁)。

．调低输出档位：点击OFF/DOWN键，数码管显示值逐步减小，最小值为“1.”。

．调高输出档位：点击ON/UP键，数码管显示值逐步加大，最大值为“4.”。

）放电时，电量指示

电量指示10级，分别以字符“0”~“9”表示。“0”闪烁时，表示电池低电量，电池即将关机，“9”表示电池满电量。

）充电指示

充电器接入电池DC接口后，数码管指示充电状态(小数点会闪烁.)。充电时电量指示为10级，以字符“0”~“9”表示。电池快充满时显示“9”,小数点不显示。最终的充饱指示，由充电器指示灯决定,充饱后，充电器显示绿灯。

）短路过载保护

输出端短路后电池会自动进入保护状态，需要充电才能激活电池.

）负载能力

空调服电池额定输出电流最大为2A .

3．功能参数参照表

　空调服电池稳压输出电压档位参照：
