SP32型压管机技术参数

模具收扩(Die Opening & Closing)：     +/-25mm

大张口(Opening without dies)：       136mm

电机功率(Motor Size)：                3Kw

电源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

张合全程总耗时(Full Crimping Cycle)    20S

扣压控制精度(Accuracy)：             0.02mm

扣压后产品不圆度(Un-even)：          ≤0.1mm

整机重量(Weight)：                   200Kg

模具规格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(长×宽×高) Dimensions：      650×450×650mm

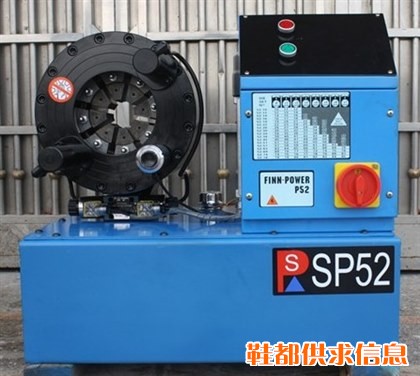

SP52型压管机技术参数

模具收扩(Die Opening & Closing)：     +/-25mm

大张口(Opening without dies)：       136mm

电机功率(Motor Size)：                3Kw

电源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

张合全程总耗时(Full Crimping Cycle)    20S

扣压控制精度(Accuracy)：             0.02mm

扣压后产品不圆度(Un-even)：          ≤0.1mm

整机重量(Weight)：                   200Kg

模具规格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(长×宽×高) Dimensions：      650×450×650mm

油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺设定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成

扣压操作

1. 压管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。2. 压管机在冬季使用时应空载扣压20~30次，以使油温增高一些。3. 按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。4. 把套好接头的胶管置于压管机头内适当位置，使得一次扣压全部长度。5. 按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。6. 取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管扣压符合要求为止
